120o (IPX3) 350o ((IPX4) Boîte d'essai pour la pluie oscillante imperméable à l'eau Pression de l'air 86 kPa - 106 kPa

Vue d'ensemble de l'équipement

Norme d'exécution

Point d'équipement

a.Pour les produits soumis à l'essai d'étanchéité IPX3, IPX4.

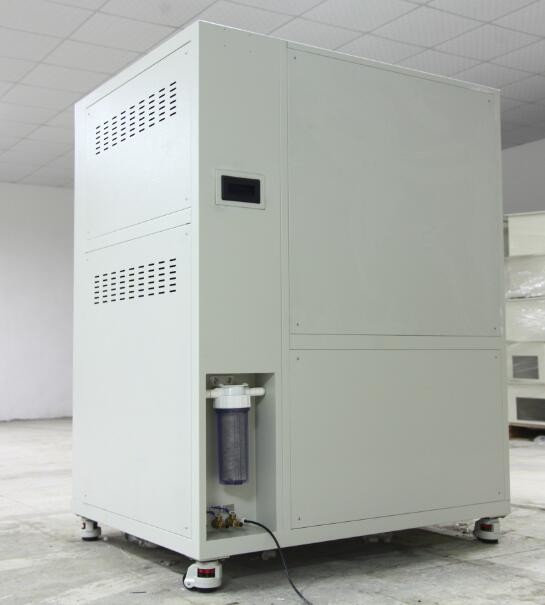

b. La coque est faite d'une plaque d'acier de qualité nationale et la surface est pulvérisée avec de la peinture.

c. À l'intérieur de la boîte et de la table de tourbillon utilisée dans toute la plaque en acier inoxydable SUS304# pour s'assurer que l'utilisation à long terme ne rouille pas.

structure de la boîte: réservoir d'eau autonome, eau en circulation, soupape à bille flottante au niveau de l'eau dans le réservoir de stockage, contrôle automatique de l'admission d'eau et détection d'alarme à bas niveau d'eau,empêchant efficacement la pompe à eau de sécher et d'être endommagée.

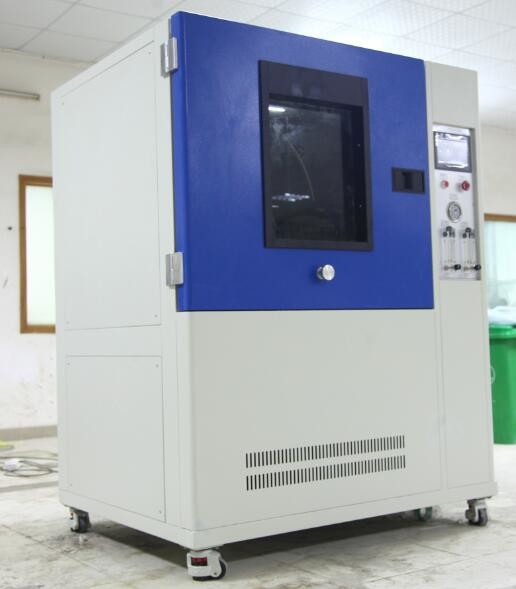

Il y a une fenêtre d'observation transparente (matériau en verre trempé) sur la porte et une lampe à LED est installée dans la boîte pour faciliter l'observation de l'essai interne.

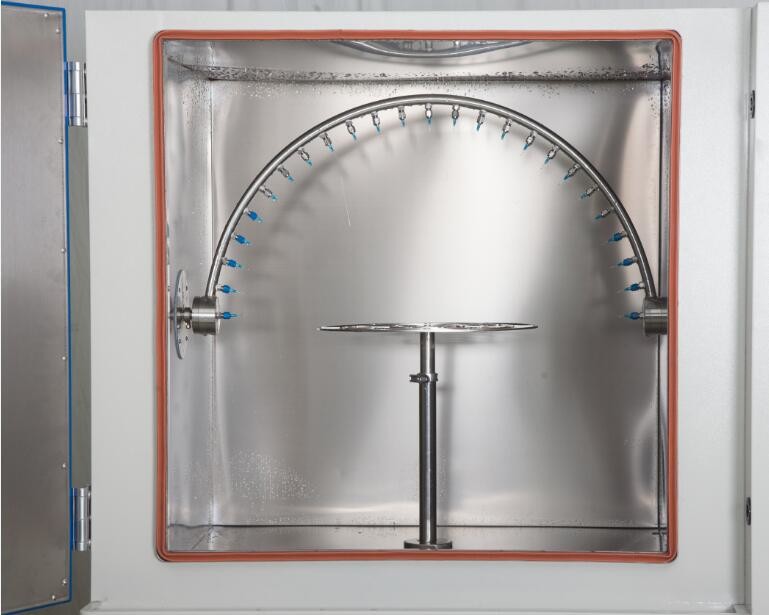

f. L'entraînement du tuyau d'oscillation adopte le moteur servo pas à pas de haute qualité domestique, la vitesse du tuyau d'oscillation est précise et réglable, et il n'y a pas de problème de décalage (décalage:Cela provoquera une aberration du mouvement de balancement., et au milieu de l'arbre du tourne-disque, causant des dommages à l'équipement)

g. entraînement à plateau tournant: utilisation d'un moteur pas à pas domestique de haute qualité, la vitesse et l'angle peuvent être réglés sur l'écran tactile (réglable),dans la gamme standard de réglable sans pas de précision et peut contrôler automatiquement la rotation avant et arrière (positif et négatif: adapté à l'essai de puissance de l'échantillon afin d'éviter les enroulements).

h. La boîte d'essai est équipée d'une prise d'alimentation d'échantillon (AC220,10A) et l'alimentation d'échantillon peut être commandée par programme.La panne de courant (0-999min) - 0-999min (puissance) - panne de courant (0-999min) est appliquée à l'échantillon..

i. Le temps d'essai peut être réglé sur l'écran tactile.

j. Mesures de filtrage: filtre de haute précision, capable de filtrer efficacement les impuretés de l'eau du robinet et dont la cartouche de filtre peut être remplacée régulièrement.

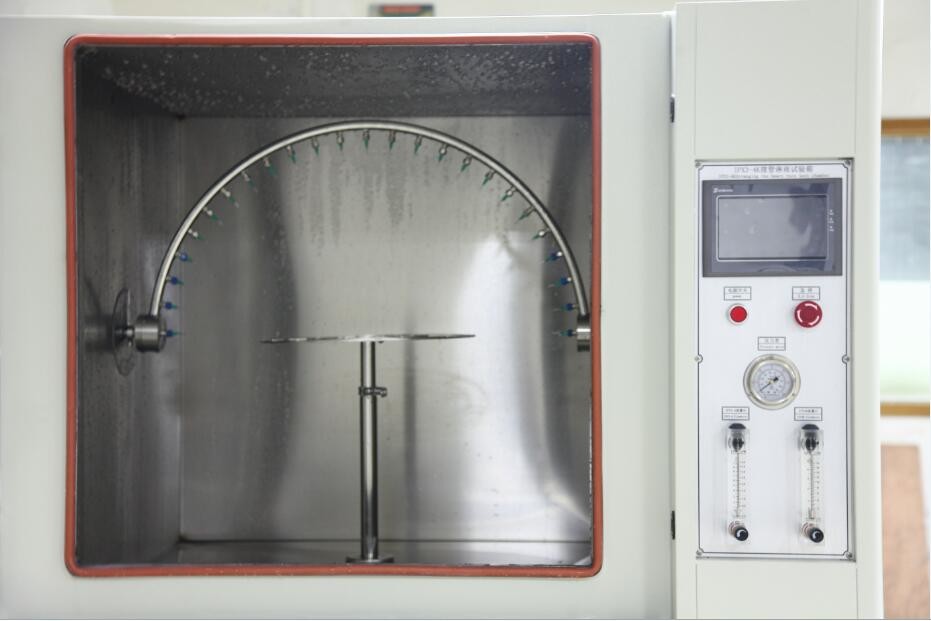

k. Le système de commande de base adopte Taiwan weinview 7 Inch Touch Screen + Panasonic PLC, des composants électriques utilisés tels que LG, OMRON et d'autres marques importées,les engins de câblage répondent aux exigences des normes nationales, disposant d'une disposition raisonnable, de câbles fermement et clairement marqués.

l. Fonction de commande tactile: l'essai "test IPX3" est effectué selon les conditions standard dans les conditions IPX3;

L'essai "essai IPX4" est effectué selon les conditions standard dans les conditions IPX4;

"test personnalisé: le test a été effectué selon les besoins des utilisateurs, vous pouvez régler le temps de test, angle de pluie, vitesse d'oscillation, vitesse tourne-disque de tuyau isoparamétrique.

m. Le châssis est équipé d'une boîte de pièces de rechange intégrée et des pièces de rechange communes (tels qu'un tournevis à six angles, un noyau de filtre,Les utilisateurs peuvent utiliser des appareils électroniques (comme une aiguille, etc.) pour faciliter le stockage et l' utilisation..

Paramètre technique

Tableau de configuration principale

Appendice aléatoire

1.Un exemplaire des instructions d'utilisation;

2. certificat de qualification de l'usine;

3. carte de garantie du matériel;

4. cartouches de filtre 1;

5. aiguilles d'essai 100

6. tête d' épingle de test 20

7. câble à trois cœurs, 1 (environ 3 M)

Utiliser le site

Le sol et le drainage sont lisses, le sol et les murs sont imperméables et le drainage du sol ou le fossé de drainage est installé.

La capacité portante au sol est d'au moins 200 kg/m2

Site bien ventilé

Aucune forte vibration autour de l'équipement

L'influence d'un champ électromagnétique faible autour de l'équipement

Aucune substance inflammable, explosive, corrosive et poussière autour de l'équipement

Il y a un espace approprié pour l'utilisation et l'entretien autour de l'équipement:

Le côté arrière, le côté gauche et le côté droit, le haut de l'équipement: 800 mm

Côté avant de l'équipement: 1200 mm

Température: 5°C à 35°C

Humidité relative: ≤ 85%

La pression de l'air est de 86 kPa à 106 kPa.

Condition de l'alimentation électrique

Le démarreur de puissance

1. Require the user to install the electric leakage protection air switch on the installation site for the equipment with the corresponding capacity and the switch must be used independently for the use of the equipment.

2.interdire l'utilisation d'un interrupteur ou d'une prise de couteau

3L'interrupteur de protection contre les fuites d'air ne doit pas être situé à plus de 2 mètres de l'équipement.

Condition de la source d'eau

1.exige que l'utilisateur installe la source d'eau pour l'équipement sur le site d'installation, la pression de l'eau n'est pas inférieure à 0,2 MPa et l'installation du robinet à 4 points.

2. La position du robinet ne doit pas être plus de 2 mètres de l'équipement
