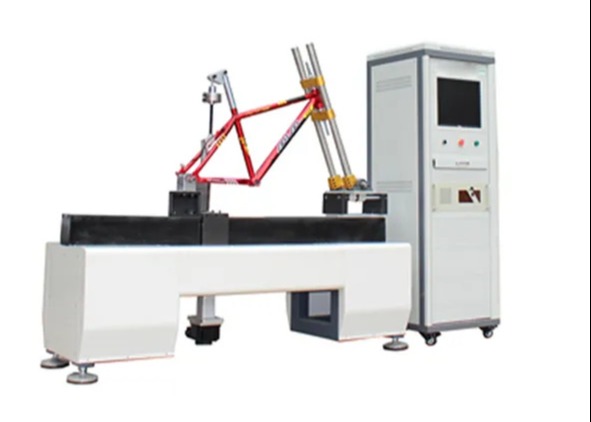

La bicyclette d'OIN 4210 encadrent l'appareil de contrôle dynamique vertical de fatigue
Appareil de contrôle dynamique de fatigue de verticale de cadre de bicyclette
Application d'appareil de contrôle dynamique vertical de fatigue de cadre de bicyclette
Cette machine des cadres de bicyclette pour faire l'essai de fatigue. Elle peut examiner la bicyclette électrique pédalante d'en 15194 d'essai de fatigue de cadre de bicyclette, ISO4210-6.4.4 dénomme tout du cadre de ces spécifications d'essai.
Principes d'essai
Selon la norme : Bicyclette électrique d'en 15194, ISO4210, EN14781 roadster, vélo de montagne EN14766, voiture de la ville EN14764. conçu par le CNS, JIS, DIN, N-F, OIN, CPSC, CSA, as, normes d'essai de pays des BS neuf.
Méthode d'essai
1 difficulté le cadre sur la machine d'essai selon la méthode standard, et la position de la fourchette peuvent être ajustées manuellement pour adapter la taille du cadre.
Difficulté 2 le conducteur et la fourchette de voiture sur l'axe de rouleau, et fixer le crochet arrière sur l'essieu arrière, et fermer à clef le bloc de réparation à axe arrière.
L'attache 3 l'ensemble de montage de chargement de force verticale de cadre à la machine d'essai selon la méthode standard, la taille de la poutre de chargement peut être ajustée manuellement pour adapter à la taille du cadre.
4.Set la valeur de force d'essai et le nombre de fois requises pour l'essai sur l'ordinateur.
5.Adjust la déformation maximum du cadre permis, la machine arrêtera automatiquement l'essai après le dépassement d'une certaine déformation.
6.Start le programme d'essai pour commencer l'essai, l'essai atteint le nombre réglé de fois ou des dommages de morceau d'essai, pour arrêter automatiquement l'essai et pour maintenir les résultats d'essai.
Cycle d'essai de fatigue de vue et valeur horizontaux de force
| Type de bicyclette |
Vélos de ville |
Les vélos des enfants |
Vélos de montagne |
Emballage |
|
Valeur en avant de force
F/N
|
450 |
450 |
1200 |
600 |
| Valeur arrière F/N de force |
450 |
450 |
600 |
600 |
| Cycle de période d'essai |
100000 |
100000 |
50000 |
100000 |
Paramètres techniques
| Fréquence maximum de la machine |
5Hz |
| Capacité de capteur |
Capteur à disque 5000N*1pcs |
| Résolution d'élément de charge |
1/10000 |
| Cylindre électrique |
Servocommande électrique de cylindre |
| Course de déplacement |
150mm (±75mm) |
| Nombre d'essais |
0-999999 ensemble arbitrairement |
| Méthode de contrôle |
contrôle entièrement en circuit fermé de force |
| Fréquence maximum de la machine |
contrôle automatique d'ordinateur, avec le déplacement, la force, le temps et d'autres méthodes de contrôle |
| Logiciel de gestion |
logiciel particulier Auto-développé |
| Méthode d'affichage |
Gestion par ordinateur et moniteur |
| Par acquisition de données |
Carte ultra-rapide d'acquisition |
| Fréquence d'acquisition de force |
>200KHz |
| Forme d'onde de force |
Onde sinusoïdale |
| Arrêt automatique |
Arrêt automatique quand la force n'atteint pas l'arrangement, arrêt automatique quand le morceau d'essai est endommagé |
| Format d'impression de rapport |
résultats d'essai d'Auto-économie pour rédiger des rapports |

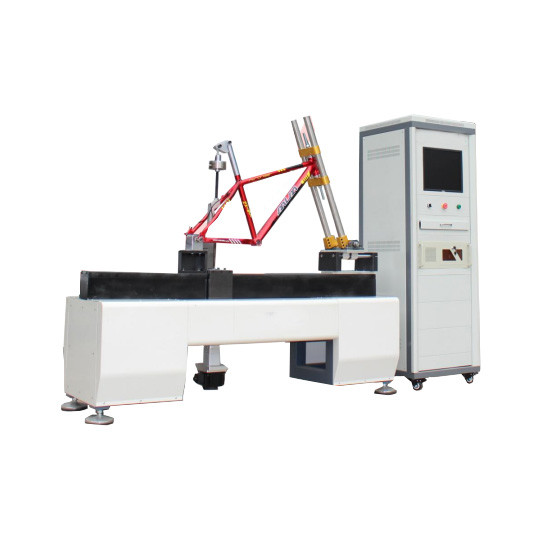

Diagrammes et images d'équipement
