Mettre en évidence:
Appareil de contrôle de recourbement de fatigue de fourchette de vélo
, Appareil de contrôle de recourbement de fatigue de fourchette de bicyclette
Le poids: |
160 kg ou plus |
Énergie: |
AC220V, 15A |
Dimension: |
Banc d'essai : 1950*450*900mm |
Montage de fatigue de vue: |
1 jeu |
Fréquence maximum de la machine: |
contrôle automatique d'ordinateur, avec le déplacement, la force, le temps et d'autres méthodes de c |
Capacité de capteur: |
Capteur à disque 5000N*1pcs |
Résolution d'élément de charge: |
1/10000 |
Cylindre électrique: |
Servocommande électrique de cylindre |
Course de déplacement: |
150mm (±75mm) |
Nombre de tests: |
0-999999 ensemble arbitrairement |
Méthode de contrôle: |
contrôle entièrement en circuit fermé de force |
Logiciel de commande: |
logiciel particulier Auto-développé |
Méthode d'affichage: |
Gestion par ordinateur et moniteur |
L'acquisition de données: |
Carte ultra-rapide d'acquisition |
Fréquence d'acquisition de force: |
>200KHz |
Forme d'onde de force: |
Vague sinusoïdale |
Arrêt automatique: |
Arrêt automatique quand la force n'atteint pas l'arrangement, arrêt automatique quand le morceau d'e |
Format d'impression de rapport: |
résultats d'essai d'Auto-économie pour rédiger des rapports |

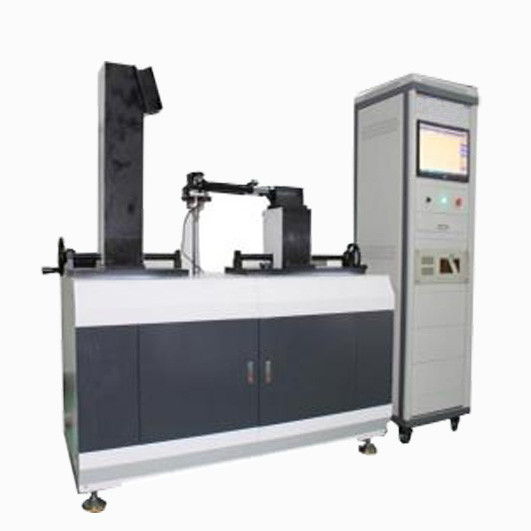

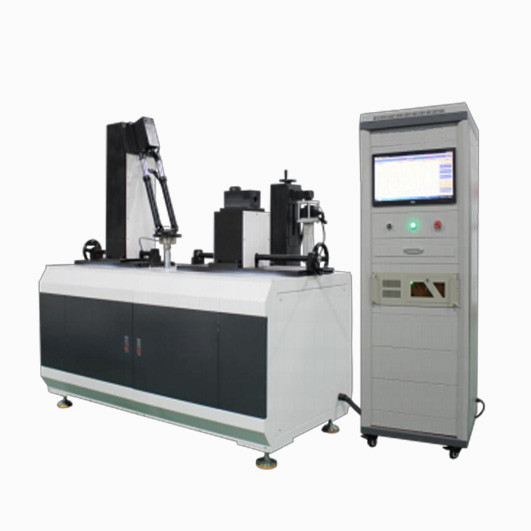

Testeur de fatigue de flexion de bicyclette/bicycle fork et testeur d'impact arrière
EN Testeur de fatigue par flexion de la bicyclette/de la fourchette de la bicyclette et testeur d'impact vers l'arrière
Principes d'essai
une charge dynamique cyclique Fo en alternance complète, dans le plan de la roue et perpendiculaire à l'axe de l'élévateur de fourchette,a été appliqué à un dispositif de charge qui tournait sur le pivot de l'articulation de la fourchetteLe cycle d'essai est de 100 000 cycles et les valeurs de force d'essai sont indiquées au tableau 9.2014, 4.5.
Si le déplacement maximal au point d'application est supérieur à 20% pour les fourches rigides (40% pour les fourches à choc), l'essai est arrêté (voir ISO 4210-3:2014, 4.6)
Après 100000 essais, arrêter l'essai et inspecter attentivement l'échantillon pour détecter les fissures.
Si, après 100000 essais, l'échantillon n'est pas déplacé comme décrit ci-dessus et qu'il n'y a pas de fissures dans l'échantillon, procéder à l'essai d'impact tel que décrit au point 5.4.1 (voir tableau 7 pour la hauteur d'atterrissage) Après que le marteau d'impact se soit posé sur le rouleau, mesurer la déformation du déplacement et inspecter attentivement l'échantillon pour détecter les fissures.
1. Dispositif de force monté sur le pivot
2. Support rigide avec assemblage de fourchette
Valeur de la force appliquée
| Type de vélo |
Vélos de ville |
Bicycles pour enfants |
Vélos de montagne |
Les courses |
| Valeur de force F/N |
± 450 |
± 450 |
±650 |
± 620 |
Paramètres techniques
| Fréquence maximale de la machine |
0 à 5 Hz |
| Capacité du capteur |
Capteur de type disque 5000N*1pcs |
| Résolution des éléments de charge |
1/10000 |
| Bouteille électrique |
Servocommande électrique de cylindre |
| Poussée de déplacement |
Les pièces de rechange doivent être en forme d'emballage |
| Nombre d'essais |
0-999999 réglé arbitrairement |
| Méthode de contrôle |
contrôle de la force en boucle fermée complète |
| Fréquence maximale de la machine |
commande automatique par ordinateur, avec déplacement, force, temps et autres méthodes de commande |
| Logiciel de commande |
Logiciels spéciaux développés par l'entreprise |
| Méthode d'affichage |
Commande et moniteur par ordinateur |
| Acquisition de données |
Carte d'acquisition à grande vitesse |
| Fréquence d'acquisition de force |
> 200 kHz |
| Forme d'onde de force |
Vague sinusoïdale |
| Arrêt automatique |
Arrêt automatique lorsque la force n'atteint pas le réglage, arrêt automatique lorsque l'essai est endommagé |
| Format d'impression du rapport |
Résultats des essais d'auto-enregistrement pour la production de rapports |
| Rameur de la fatigue |
1 jeu |
| Le poids |
160 kg |
| Énergie |
Le régulateur de tension doit être utilisé. |
| Dimension |
La taille de l'appareil doit être déterminée en tenant compte de l'état de l'appareil et de l'état de l'appareil. |
